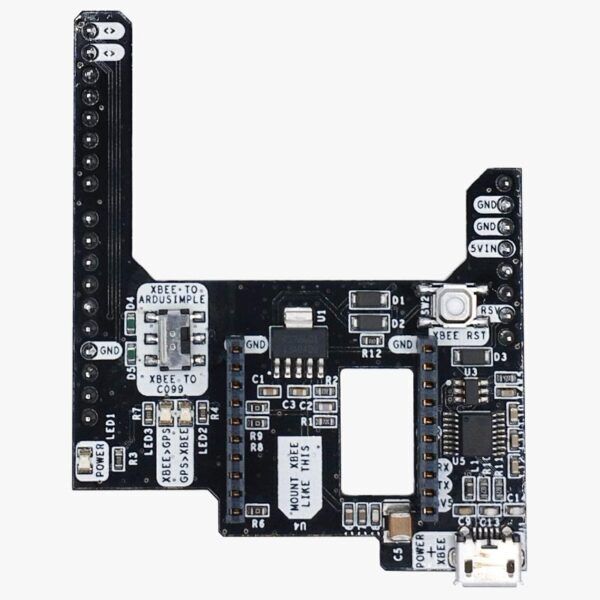

Kanssa ArduSimple Shield for C099-F9P voit lisätä mitä tahansa ArduSimple laajennus omaan u-blox C099-F9P kortti. Varmista, että kytkin on siirretty kohtaan "XBEE TO C099".
Shield yhdistää siihen asennetun XBee-laitteen UART TX/RX:n C9-F099P:n J9-liittimeen, nastat 1 (RXD_ZED_ARD) ja 2 (TXD ZED). Tämä tarkoittaa:
- Shieldin RX menee kohtaan ZED-F9P TX1.
- Shieldin TX menee multiplekserille, johon voidaan liittää suoraan ZED-F9P RX1.
Sisältää:
- 1x Shield for C099-F9P
AS-ADP-C099-TO-XBEEHP-00 ASb-ADP-C099-TO-XBEEHP-00 AS-ADP-C099-TO-XBEEHP-01 ASb-ADP-C099-TO-XBEEHP-01
