Käyttöopas: Kallistuskompensaatio-laajennus RTK Smart Antennalle
Tuotteen esittely
Kallistuskompensaation (IMU) -laajennuksen avulla voit tehdä mittauksia mittaussauvan ollessa kallistettuna jopa 60 astetta. Koska sauvaa ei tarvitse tasata jokaisella mittauksella, voit nopeuttaa pisteiden keräämistä seuraavalle tasolle.
Tämä plugin perustuu suosittuun Feymani IM19 -moduuliin, ja sen pääominaisuudet ovat:
- Integroituu saumattomasti RTK Smart Antenniin, kytke ja käytä -asennusta varten, eikä konfigurointia tarvita.
- Vanhat RTK-älyantenniyksiköt voidaan jälkiasentaa tällä laajennuksella
1 cm:n tarkkuus jopa 30 asteen kallistuskulmaan, 2 cm:n tarkkuus jopa 60 asteen kallistuskulmaan
Äärimmäisen nopea alustus. - Itsekalibrointi yksinkertaisesti liikuttamalla laitetta edestakaisin 5 sekunnin ajan
Pitkäaikainen suunnan vakaus.
Tämä opas on tarkoitettu asiakkaille, jotka ovat ostaneet RTK Smart -antennin ilman kallistuskompensaatiota (IMU) moduulin ja haluavat asentaa sen laitteeseensa.
Jos ostit omasi ArduSimple Jos RTK-älyantenni on jo asennettu kallistuskompensaatiolaajennukseen, voit ohittaa tämän oppaan kokonaan ja aloittaa konfiguroinnin noudattamalla ohjeita. RTK-älyantennin käyttöopas.
Jos ostit omasi ArduSimple Jos RTK-älyantenni on jo asennettu kallistuskompensaatiolaajennukseen, voit ohittaa tämän oppaan kokonaan ja aloittaa konfiguroinnin noudattamalla ohjeita. RTK-älyantennin käyttöopas.
Asennus
Vaihe A
Avoin RTK-älyantenni
→
Vaihe B
Asenna laajennus
→
Vaihe C
Sulje RTK-älyantenni
Vaihe A: Avaa RTK-älyantenni
Kallistuskompensaatio (IMU) -laajennus on suunniteltu toimimaan saumattomasti ArduSimple RTK-älyantenni, joka on kytketty laitteen mukana tulevaan XBee-liitäntään.
RTK-älyantennin sisäosiin pääsemiseksi on sen yläosan suljettu kansi irrotettava. Noudata näitä ohjeita järjestyksessä ja huolellisesti, jotta laite ei vahingoitu.
- Irrota kaikki kaapelit USB-C-liittimestä ja varmista, että RTK Smart Antenna on sammutettu.
- Irrota se sauvasta tai muusta kiinteästä paikasta ja aseta se pöydälle tai tasaiselle alustalle.
- Käännä RTK-älyantenni ylösalaisin ja aseta se takaisin pöydälle.
- Irrota kumitiivisteet laitteen neljästä ulkokulmasta.
- Irrota ruuvimeisselillä neljä kulmaruuvia, jotka kiinnittävät RTK-älyantennin alaosan sen yläkanteen.
- Paina RTK-älyantennin ylä- ja alaosaa yhteen käsilläsi, käännä se takaisin normaaliasentoon ja aseta se takaisin pöydälle.
- Vedä varovasti yläkannen (sinistä) tiivistysrengasta, kunnes huomaat sen olevan löysällä. Nosta sitä varovasti ja pidä sitä yhdellä kädellä.
- Löydät yläkannen upotetun antennin kautta tulevan kaapelin, joka on kytketty GNSS-vastaanottimeen.
- Aseta yläkansi ylösalaisin pöydälle RTK Smart Antennan alaosan viereen välttäen kaapelin jännitystä.
- Irrota SMA-liitin GNSS-vastaanottimesta varoen osumasta emolevyn komponentteihin löysällä liittimellä.
Vaihe B: Asenna laajennus
RTK Smart Antenna -emolevyssä on kolme XBee-liitäntää laajennusten asentamista varten, joista jokaisella on oma tarkoituksensa:
- GNSSTämä on GNSS-mikrovastaanottimen pääliitäntä.
- IMU: Emolevyn keskellä sijaitsevaa tätä liitäntää käytetään kallistuskompensaatiomoduuleille (IMUs), kuten tässä oppaassa käytetään.
- RADIO: Tämä on tarkoitettu radio viestintämoduulit, kuten tukiasemissa käytetytrover asetukset. Tätä pistorasiaa ei käytetä tässä oppaassa.
- Irrota kallistuksen kompensointimoduuli sen mukana toimitetusta vaahtomuovisuojakerroksesta ja pidä sitä yhdellä kädellä.
- Etsi XBee-liitäntä, jossa on merkintä IMU (keskellä) RTK Smart Antenna -emolevyssä ja huomioi sen ympärillä oleva timantin muotoinen piirros. Se vastaa moduulin muotoa (ylhäältä katsottuna) ja osoittaa moduulin oikean asennussuunnan.
- Kohdista kallistuskompensaatiomoduulin tapit moduulin liittimiin IMU XBee-liitäntä edellisessä vaiheessa mainittuun suuntaan.
- Työnnä moduuli varovasti liitäntään ja varmista, että se on asetettu oikein.

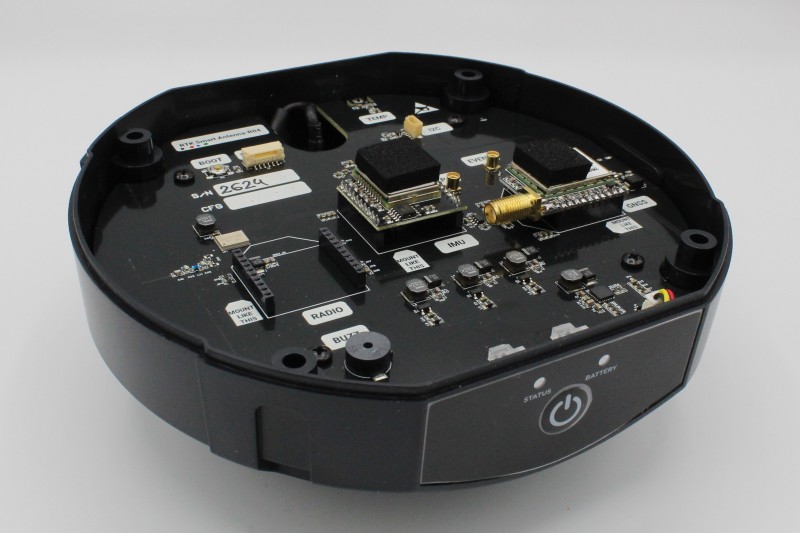

- Asenna mukana toimitettu suojavaahto kallistuskompensaatiomoduulin päälle poistamalla siitä itsekiinnittyvä sivusuojus ja asettamalla se keskelle moduulin päälle. IMU yksikkö.
Vaihe C: Sulje RTK-älyantenni
- Kierrä SMA-liitin yläkannen kaapelista takaisin GNSS-vastaanottimeen ja pidä yläkantta toisella kädellä kiinni, kohdista se RTK-älyantennin alaosaan ja työnnä se paikalleen.
- Varmista, että molemmat osat ovat oikein kohdistettuja ja että silikonirengas (sininen) tiivistää osat kunnolla yhteen.
- Paina RTK Smart Antennia molemmilla käsillä ylä- ja alareunasta ja käännä se ylösalaisin.
- Käytä ruuvimeisseliä asettaaksesi neljä ruuvia, jotka kiinnittävät molemmat osat toisiinsa.
- Aseta kumitiivisteet takaisin neljään ruuvinreikään.
- Aseta RTK Smart Antenna takaisin normaaliasentoon ja tarkista, että molemmat osat ovat tiukasti kiinni toisissaan ja tiivistetty kunnolla.
- Olet nyt valmis määrittämään kallistuskompensaation (IMU) -laajennus. Noudata siihen liittyviä ohjeita kohdassa RTK-älyantennin käyttöopas.
Huomaa, että kallistuskompensaatio-laajennuksen määrittämisen lisäksi RTK Smart Antenna -verkkokäyttöliittymässä se vaatii myös kalibroinnin. Älä missaa tätä. kalibrointiosio käyttöoppaassa.
Palvelimet
Sokka irti
Jos tarvitset lisätietoja, kuten laiteohjelmiston päivittämistä tai lisämäärityksiä, katso FEYMAN IM19 -tuote- ja tukisivu.
Lisävarusteet
Voit tarkistaa minkä tahansa näistä tuotteista, jotka toimivat yhdessä Tilt Compensation -laajennuksen kanssa:
