Käyttöopas: RTK-käsilaite 2, konfiguroitava

Yleiskatsaus

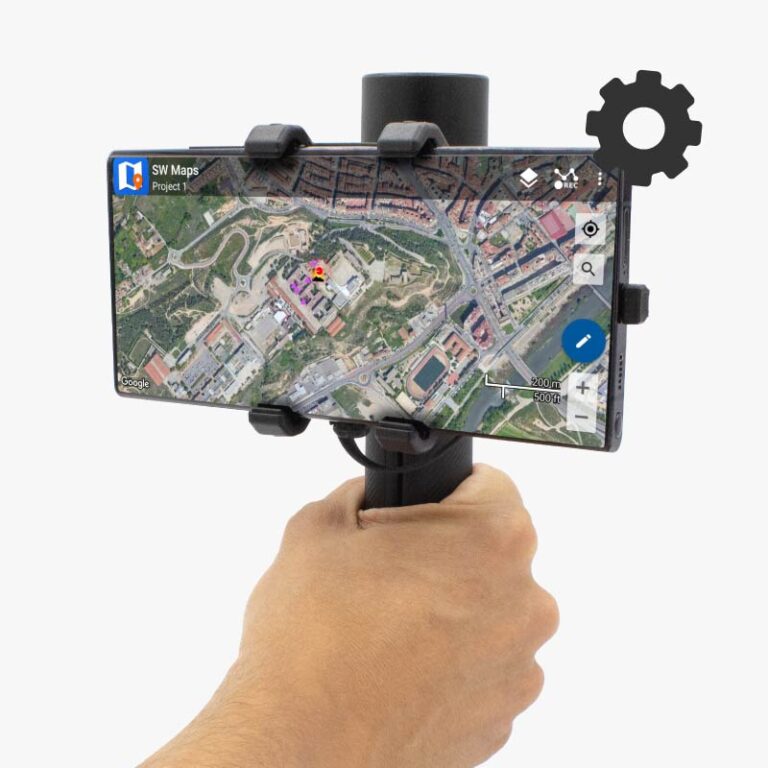

Saat ammattimaista, senttimetritason tarkkuutta omaavaa RTK-mittausta kämmenelläsi. RTK Handheld 2 on konfiguroitava sarja, joka toimitetaan kokoamattomana. Tämä opas näyttää, kuinka sarja kootaan, jotta se toimii oikein ja voit aloittaa mittausprojektisi välittömästi. Vaihtoehtoisesti voit ostaa valitsemasi komponentit valmiiksi koottuina käyttämällä... Konfigurointipalvelu.

Paketti

Paketin vähimmäisvaatimukset ovat:

Kannettava 2 emolevy.
GNSS vastaanotinkortti (jossa ZED-F9P, ZED-X20P tai UM980 RTK -moduuli).
Kannettava 2 muovikoteloa.
Kompakti kierukkamainen kolmikaistainen GNSS-antenni.
SP Connect -yleismallinen puhelimen pidike.

Paketti voi sisältää myös yhden valinnainen laajennus muodostaaksesi langattoman yhteyden puhelimeesi:

Muista, että voit tilata pakkauksen valmiiksi koottuna ja käyttövalmiina käyttämällä Konfigurointipalvelu.

Kokoonpano

Jos et tilannut KonfigurointipalveluRTK Handheld 2 Configurable Kit toimitetaan osissa ja se on koottava. Erikoistyökaluja ei tarvita – koko yksikkö voidaan koota käsin. Noudata tätä käyttöohjetta kootaksesi vain vaaditut vähimmäiskomponentit.

Pidä Portable 2:n emolevyä siten, että USB-C- ja JST-liittimet osoittavat taaksepäin, ja merkitse KIINNITÄ GPS TÄLLÄ näkyvissä päällä. Älä aseta lautaa kovalle alustalle, sillä se voi vahingoittaa sitä, pidä sitä vain käsilläsi.

Kohdista XBee Otsikot GNSS-vastaanotinkortin nastojen kanssa ja aseta se tarran kuvaamaan suuntaan. KIINNITÄ GPS TÄLLÄ.

(Valinnainen vaihe): Jos olet tilannut jonkin pakkaukseen saatavilla olevista langattoman yhteyden laajennuksista, asenna se tämän osion ohjeiden mukaisesti.
- Käännä kannettava 2-emolevy ympäri ja pidä sitä käsissäsi siten, että USB-C- ja JST-liittimet ovat edessä ja merkitse MOUNT XBEE TYKKÄÄ TÄLTÄ näkyvissä.

- Kohdista XBee-liittimet langattoman yhteyden laajennuskortin (Bluetooth, Wifi tai MR) nastojen kanssa. radio) ja aseta se etiketissä kuvatulla tavalla MOUNT XBEE TYKKÄÄ TÄLTÄ.

Pujota muovikoteloon kiinnitetty antennikaapeli vastaanottimen ja emolevyn välisen reiän läpi.

Kytke UFL (pieni liitin) vastaanottimen laajennuskortin vastaavaan liittimeen (sinun pitäisi kuulla naksahdus, jos se on kytketty oikein).

Aseta Portable 2:n emolevy koteloon siten, että USB-C- ja JST-liittimet osoittavat kotelon avointa puolta kohti.

Aseta antennikaapeli sivuilla olevien ruuvinreikien ja emolevyn väliseen tilaan.

Aseta muovikotelon kansi paikalleen varmistaen, että antennikaapeli pysyy löysänä eikä jää puristuksiin muovikannen ja vastaanotinlevyn väliin.

Tarkista, että USB-C- ja JST-liittimet ovat oikein kohdistettuina vastaaviin muovikotelon reikiin ja ruuvaa kolme ruuvia paikoilleen.

Kierrä kolmikaistainen kierukkamainen GNSS-antenni muovikotelon yläosassa olevaan SMA-liittimeen.

Olet koonnut uuden RTK Handheld 2 -konfiguroitavan pakkauksen onnistuneesti.

Aloittaminen

Ennen RTK-käsilaitteen käyttöä se on konfiguroitava toimimaan Rover ja lähetä NMEA viestit USB:n ja valitsemasi langattoman laajennuksen kautta, jos sellainen on. Tätä varten sinun on ladattava erityinen määritystiedosto jokaiselle GNSS-vastaanottimelle:
